Как морской фланцевый обратный клапан прямого обратного потока

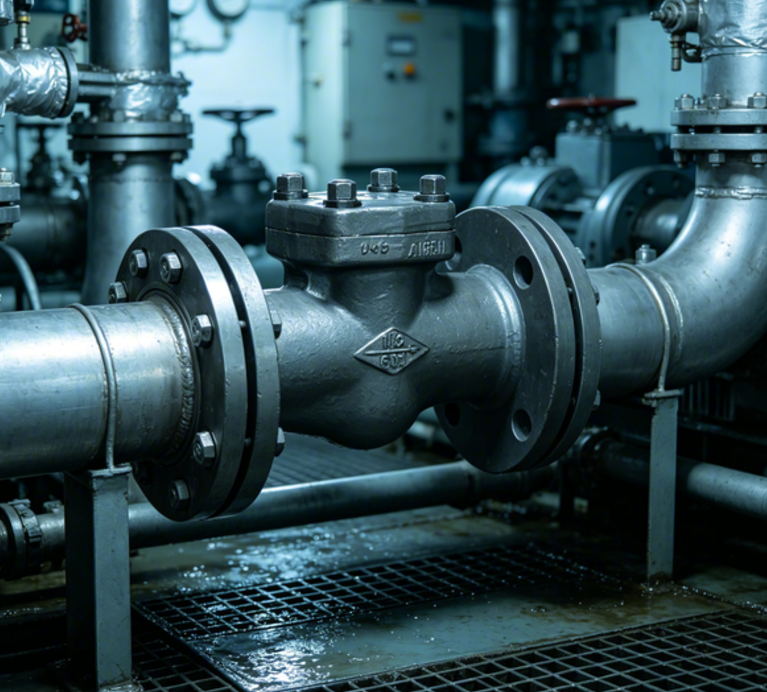

Что такое морской фланцевый обратный клапан?

Морской фланцевый обратный клапан — это односторонний клапан, предназначенный для использования в морских трубопроводных системах. Его основная цель проста. Он позволяет жидкости проходить в заданном направлении и закрывается, когда поток пытается повернуть вспять.

Слово «фланец» описывает способ соединения. Вместо того, чтобы соединяться только с помощью резьбы или других методов соединения, клапан имеет фланцевые концы, которые соединяются с соответствующими фланцами трубы. Это делает клапан частью более крупной системы трубопроводов.

Слово «морской» относится к предполагаемой среде обитания. Корабли и морское оборудование часто работают в условиях воды, соли, вибрации, меняющихся условий эксплуатации и ограниченного пространства для установки. Поэтому при выборе клапана необходимо учитывать сферу применения, в которой будет использоваться компонент.

Обратный клапан отличается от запорного клапана с ручным управлением. Его основная функция – не запускать и не останавливать поток по выбору оператора. Вместо этого он реагирует на направление движения жидкости.

При нормальном движении жидкости внутренний запорный элемент отходит от своего седла. Это создает путь для жидкости. Когда поток ослабевает или начинает меняться в обратную сторону, запорный элемент перемещается назад к седлу. Затем проход ограничивается или закрывается.

Именно это основное действие обеспечивает невозвратную функцию морского фланцевого обратного клапана.

Как клапан обеспечивает прямой поток?

Жидкость поступает на входную сторону, а ее давление и импульс воздействуют непосредственно на запирающий элемент внутри.

Как только прямой поток набирает достаточную силу для перемещения этого элемента, проход открывается, и жидкость продолжает течь по трубе.

Точное движение зависит от того, с какой конструкцией вы имеете дело. Поворотный обратный клапан поворачивает свой диск вокруг шарнира — прямой поток толкает его вверх, а когда поток падает, он снова закрывается. Другие конструкции двигаются совершенно по-другому: некоторые скользят по прямой линии, некоторые полагаются на пружину, которая помогает закрыть элемент. Разная механика, одна и та же основная цель — открыть для прямого потока, закрыть для обратного.

Здесь важно то, что все это не требует присутствия кого-либо у панели управления. Сама жидкость обеспечивает всю силу, необходимую клапану для выполнения своей работы при нормальной работе.

Именно поэтому обратные клапаны так естественно вписываются в системы, где направление потока должно регулироваться автоматически. Клапан просто сидит на линии и реагирует на изменение условий вокруг него.

Конечный результат: довольно элегантная защита от потока. Жидкость, движущаяся в правильном направлении, удерживает клапан открытым и не мешает. Измените это направление, и клапан отреагирует соответствующим образом.

Что происходит, когда поток пытается повернуть вспять?

Обратный поток начинается, когда изменяется соотношение давлений внутри трубопровода. Жидкость может начать двигаться обратно к предыдущей части системы.

В этот момент закрывающий элемент прижимается к своему гнезду. Как только он достигает закрытого положения, нормальный путь потока блокируется.

Это ключевое действие по предотвращению обратного потока.

Представьте себе, что вода движется от насоса к другой части сосуда. Пока насос работает и вода движется вперед, обратный клапан остается открытым. Если насос останавливается и вода начинает двигаться назад, клапан реагирует на изменение и закрывается.

Тот же основной принцип применяется, когда изменения давления происходят в другом месте трубопровода. Клапану не нужно понимать, почему изменился расход. Он просто реагирует на направление жидкости.

Эта автоматическая реакция может помочь предотвратить возврат жидкости в насосы, резервуары или другое оборудование. Морские обратные клапаны обычно описываются как устройства, которые открываются при прямом потоке и закрываются против обратного потока.

Время и качество закрытия зависят от конструкции клапана и условий вокруг него. Вот почему выбор обратного клапана должен быть связан с фактическим применением трубопровода, а не только на его общем виде.

Как запорный элемент останавливает обратный поток?

Запорный элемент — это часть, которая физически отделяет прямой поток от обратного потока.

Когда жидкость движется в правильном направлении, элемент удаляется от зоны уплотнения. Это оставляет открытый проход. При изменении направления элемент возвращается к зоне уплотнения.

Как только элемент достигает своего места, отверстие в значительной степени блокируется. Жидкость пытается двигаться назад, а затем встречает закрытый барьер.

Различные конструкции морских фланцевых обратных клапанов обеспечивают это действие по-разному.

Корпус клапана удерживает это движение внутри трубопровода. Внешнее фланцевое соединение удерживает клапан между секциями трубы.

Площадь уплотнения также важна. Обратный клапан требует, чтобы запорный элемент и его седло соединились таким образом, чтобы ограничить нежелательное обратное движение. Точное расположение уплотнений зависит от конструкции клапана и условий эксплуатации.

Вот почему обратный клапан — это больше, чем просто кусок трубы с заслонкой внутри. Его внутреннее движение, закрывающая поверхность, корпус и соединение способствуют функции обратного возврата.

Почему обратный поток является проблемой в морских трубопроводах?

Обратный поток может создать проблемы, поскольку морские трубопроводные системы часто соединяют несколько единиц оборудования. Изменение одной части системы может повлиять на другую часть.

Например, насос может перекачивать жидкость в сторону хранилища или другой секции резервуара. Если поток прекращается и нет защиты от обратного движения, жидкость может вернуться обратно к насосу.

Обратный клапан может помочь разделить эти два направления движения. Это позволяет предполагаемому потоку продолжаться, ограничивая движение в противоположном направлении.

Обратный поток также может повлиять на дренажные и сливные системы. В некоторых морских применениях внешняя вода может создавать давление на выпускное отверстие. Невозвратное устройство может помочь предотвратить попадание воды обратно во внутренние трубопроводы.

Применение морского дренажа представляет собой наглядный пример. Кожуховые или штормовые обратные клапаны могут обеспечивать слив воды из резервуара при закрытии, когда внешнее давление воды или обратный поток действуют в противоположном направлении.

Тот же принцип может быть полезен и в других системах, где две соединенные секции не должны свободно обмениваться жидкостью в обоих направлениях.

Целью не является усложнение всей системы трубопроводов. Речь идет о внедрении автоматического управления направлением движения в определенном месте.

Где обычно используются морские фланцевые обратные клапаны?

Морские фланцевые обратные клапаны можно найти во многих типах судовых трубопроводов. Их роль незначительно меняется в зависимости от жидкости и оборудования, подключенного к линии.

Системы водоснабжения являются общей областью использования. Пресная и морская вода может перемещаться между насосами, резервуарами, тепловым оборудованием и другими частями судна. Обратный клапан может помочь сохранить заданное направление движения.

Системы охлаждения являются еще одним важным применением. Жидкости может потребоваться пройти через оборудование в контролируемом направлении. Предотвращение обратного потока может помочь сделать поведение системы более предсказуемым.

В балластных системах также могут использоваться обратные клапаны. Балластная вода должна проходить по обозначенным трубопроводам, и направление потока может меняться в зависимости от условий эксплуатации.

Трюмные и дренажные системы имеют еще одно применение. Этим системам может потребоваться сливать воду изнутри резервуара, ограничивая при этом возможность возврата воды по тому же пути. В справочниках по морской сантехнике также указаны водоотводы, контуры пресной воды и дренажные линии как общие зоны для обратных клапанов.

Некоторые морские системы также работают с нефтью или топливом. В этих случаях клапан необходимо выбирать в соответствии с жидкостью и условиями, в которых он будет работать.

Клапан не выполняет одну и ту же полную функцию в каждом приложении. Его роль зависит от расположения трубопроводов вокруг него.

Как фланцевое соединение поддерживает клапан?

Фланцевое соединение является важной частью интеграции клапана в морской трубопровод.

Фланцевый клапан расположен между соответствующими трубными соединениями. Соседние секции скреплены вместе, так что клапан становится частью непрерывного пути потока.

Такое расположение может быть полезно в морской среде, поскольку системы трубопроводов часто содержат несколько компонентов. Насосы, фильтры, резервуары, теплообменники, запорные и обратные клапаны могут работать вместе.

Фланцевое соединение также дает обслуживающему персоналу удобный доступ к клапану при необходимости проверки или замены. Клапан можно отделить от участка трубы, не разрезая саму трубу.

Соединение должно по-прежнему соответствовать расположению окружающих трубопроводов. Перед установкой следует проверить направление потока, поскольку обратный клапан предназначен для работы в определенном направлении.

На корпусе обратного клапана обычно имеется стрелка или другая маркировка, указывающая предполагаемое направление потока. Следование этому указанию важно. Если клапан установлен в неправильном направлении, внутренний запирающий элемент не сможет выполнять свою функцию.

Поставщики судовых клапанов предлагают фланцевые обратные клапаны в нескольких конструктивных исполнениях для воды, морской воды, масла, топлива и других услуг.

Какие факторы влияют на защиту от обратного потока?

Способность морского фланцевого обратного клапана контролировать обратный поток зависит не только от самого клапана. Окружающая система трубопроводов также имеет значение.

Направление потока должно быть ясным. Клапан должен быть расположен так, чтобы его внутренний механизм закрытия мог естественным образом реагировать на изменения потока.

Еще одним фактором, требующим внимания, является состояние уплотнительных поверхностей. Грязь, отложения, износ или повреждения могут помешать закрыванию. Если закрывающий элемент не может должным образом вернуться на свое место, нежелательный поток может продолжаться.

Сама жидкость также имеет значение. Морская вода, пресная вода, масло, топливо и другие жидкости могут создавать различные условия эксплуатации. Поэтому при выборе судового клапана необходимо учитывать рабочую среду.

Ориентация установки также может повлиять на некоторые конструкции обратных клапанов. Не каждый клапан работает одинаково, если его установить в другое положение. Поэтому для выбранного клапана следует следовать инструкциям по установке производителя.

Также следует учитывать окружающее оборудование. Обратный клапан, расположенный рядом с насосом, может иметь иную роль, чем тот, который установлен в дренажном выпуске.

Техническое обслуживание не менее важно. Обратный клапан может показаться простым снаружи, но его внутреннее движение должно оставаться достаточно свободным, чтобы клапан открывался и закрывался по назначению.

Регулярный осмотр может помочь выявить признаки износа, загрязнения, прилипания или проблем с уплотнением до того, как они повлияют на систему трубопроводов.

Для морских применений совместимость материалов является еще одним фактором, поскольку морская вода и морская среда могут быть требовательными. Морские обратные клапаны доступны из материалов, выбранных для различных условий эксплуатации, включая бронзу и другие устойчивые к коррозии материалы.

Таким образом, морской фланцевый обратный клапан предотвращает обратный поток посредством прямой последовательности. Движение жидкости вперед открывает клапан. Изменение направления обратного движения приводит к тому, что внутренний закрывающий элемент возвращается к своему гнезду. Канал закрывается и ограничивает движение жидкости обратно через линию.

Это простое автоматическое действие позволяет клапану служить направляющим барьером во многих морских трубопроводных системах, а фланцевое соединение обеспечивает практический способ интеграции этого барьера в более крупную трубопроводную сеть.
